IX-320
IX-320
产品详情
分类: EtherCAT接口模块 简介: 通过EtherCAT总线与S140M控制系统连接,提供EtherCAT数字IO接口,共有32输入/32输出,采用40PIN牛角头接口,可外接分线器和继电器模块。
编号: IX-320

IX-320 - EtherCAT数字输入输出模块





概述

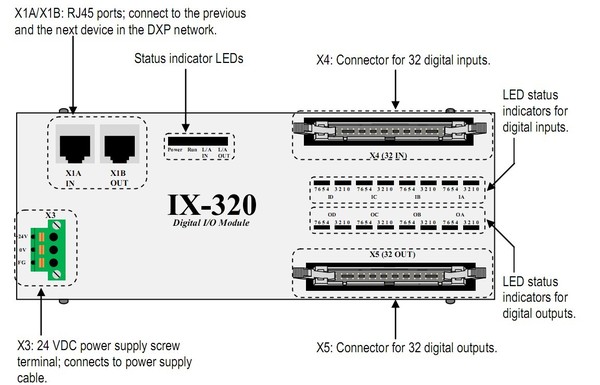

通过EtherCAT总线与S140M控制系统连接,提供EtherCAT数字IO接口,共有32输入/32输出,采用40PIN牛角头接口,可外接分线器和继电器模块。



规格

通信方式EtherCAT
数字输入32 个点, 光隔离
数字输出32 个点, 光隔离
可链接模块数256 个模块
输出到 I/O点的电源24 VDC ±15%, 最大总负载电流 750 mA
输入电源

24 VDC ±15%, 最大加载电流 1000 mA



下载

PDFEtherCAT模块硬件连接手册 (63页, 1659KB)

PDFEtherCAT模块COE对象手册 (2 页, 450KB)
