MXR2
分类: 通用运动控制系统
简介: MXR2是WMX2的高级版本,包含RTX SDK的实时开发和编译环境,可以让开发者在实时环境下使用C++编写实时算法,对500多个运动函数进行实时的调用和执行。
编号: 3S-MXR2
上一个: J190
下一个: RMX
产品详情

MXR2 - 使用RTX实时环境编程的EtherCAT通用运动控制系统



概述

WMX2是在Windows环境下编程的,基于EtherCAT总线和软件运动控制的创新型的高端的通用运动控制系统,最多可以控制64轴,256个独立的运动控制通道/线程,有超过500个运动控制函数,包含EtherCAT网络管理的函数。


MXR2是WMX2的高级版本,包含RTX SDK的实时开发和编译环境,可以让开发者在实时环境下使用C++编写实时算法,对500多个运动函数进行实时的调用和执行。具体的运动控制的功能与特点可以参考WMX2的规格


注意事项与应用

I. 使用Viusal Studio C++编程

II. 需要RTX SDK,对编程开发有较高要求(掌握RTX实时编程、共享内存管理等)

III.适用于用户的核心实时算法的封装,如

  抑制振动

  防碰撞检测与处理

  异形机器人正反解算法

  用户自定义加减速曲线-Cyclic Buffer

V.可调用实时相机类库-Matrox Imaging Library (MIL)

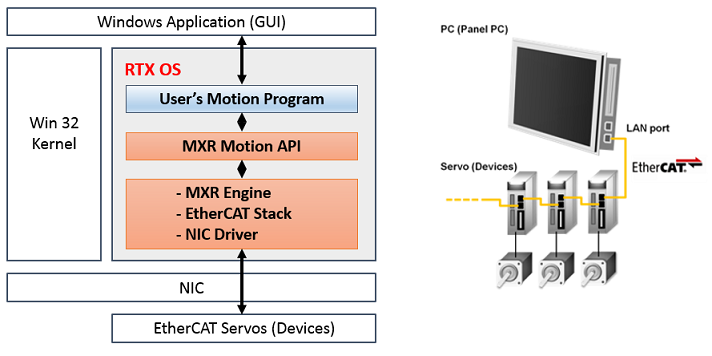

MXR2架构




WMX2与MXR2的比较





比较项
WMX2
MXR2
运动控制函数调用for Windowsfor RTX
用户的运动控制程序开发
on Windowson RTX
WMX APIAll AvailableAll Available
MXR APIN/AAvailable
RTX SDK LicenseN/A需要



下载

PDFSoftServo技术产品介绍 (24页, 7864KB)




评估版本

我们可以提供3个月的评估版本,请联系我公司获取技术支持。
